蒸汽涡街流量计的构成及工作原理

2021年07月27日 09:23 ? 次阅读

适用于纤维生产用蒸汽计量的流量计选型要按照生产要求,综合考虑测量的安全、准确和经济性,并根据被测流体的性质及流动情况确定流量测量仪表的类型和规格。涡街流量计是目前主要流量仪表之一,主要用于工业管道介质流体的流量检测,如气体、液体、蒸汽等多种介质。其特点是压力损失小、量程范围大、精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

根据生产工况实际情况,将安装在管道位置(?高度)?的涡街流量计加装流量积算控制仪,用于在线数据显示。JK系列可编程自动补偿流量积算控制仪适用于各种液体、蒸汽和一般气体等的测量,可对质量流量、体积流量、标准流量自动进行计算和累积,实现多种流量传感器输入与温度、压力补偿模式。

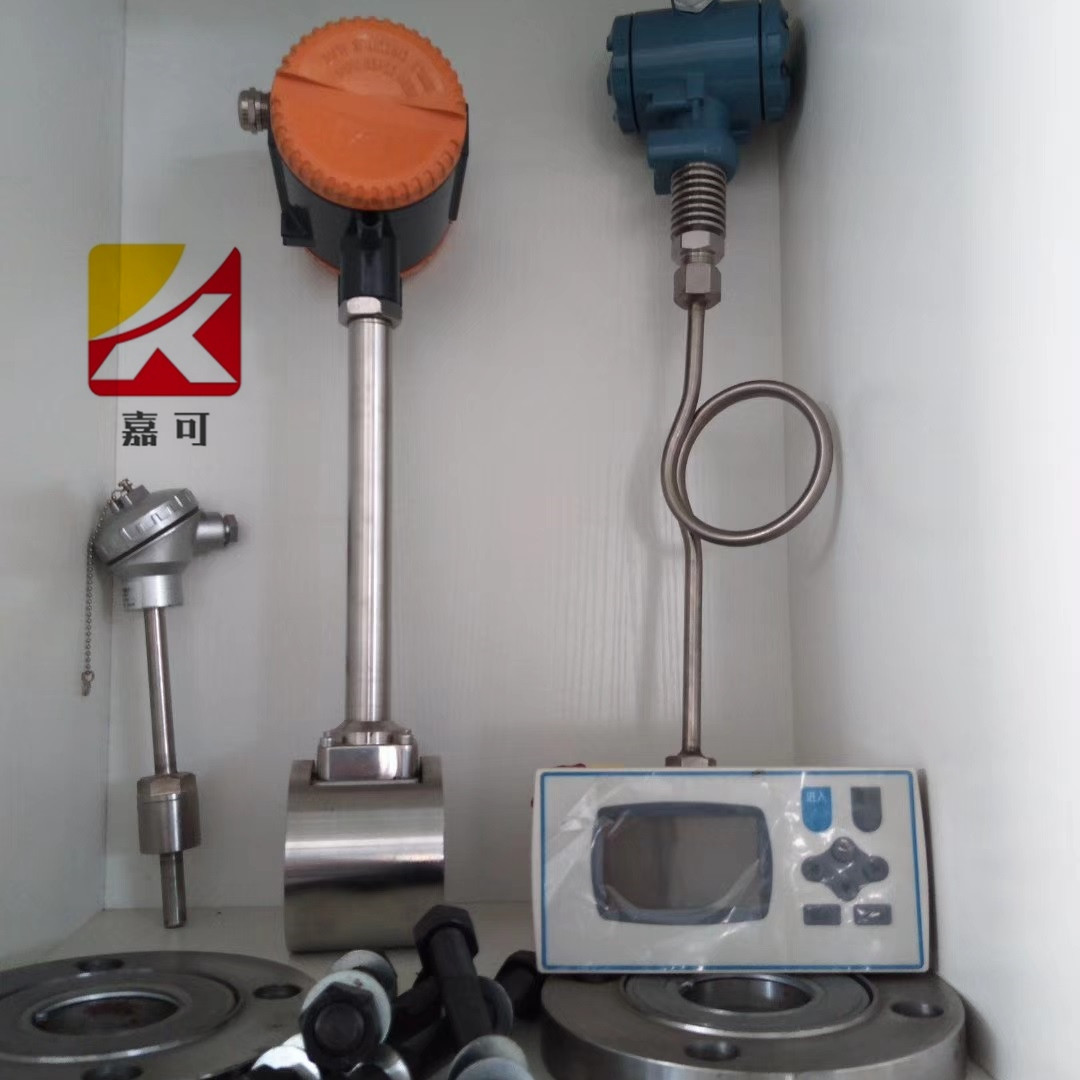

1、系统构成

涡街流量计具有瞬时流量探测及流量累积功能,其系统构成由涡街流量计、温度补偿器和流量积算控制仪三个部分组成。涡街流量计通过对探测介质蒸汽流动过程中产生流速,释放频率,结合铂电阻温度传感器作为补偿,分别由介质流速频率信号和温度PT100信号经过中间端子排输入至流量积算仪。

2、工作原理

涡街流量计应用流体振荡原理来测量流量,在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡。旋涡在旋涡发生体下游非对称地排列,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡。

涡街流量计中智能流量积算控制仪采用全自动温度补偿、流量系数K自动演算、全类型分度号输入选择,通过具体编程流量补偿系数,实现流量输入的多功能性。

责任编辑:tzh

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

影响科里奥利质量流量计测量精度的因素

科里奥利质量流量计是采用流体在振动管当中流动的时候,产生和质量流量成正比例的科里奥利力,从而制备出的....
发表于 2021-07-24 09:41? 75次阅读
影响科里奥利质量流量计测量精度的因素

热式气体质量流量计在化工测量氢气中的应用

某化工厂中当前安装了2台热式气体质量流量计,分别记为流量表1与流量表2,用于保证氢气供应的准确剂量,....
发表于 2021-07-23 14:20? 36次阅读
热式气体质量流量计在化工测量氢气中的应用

常用的蒸汽流量计有哪些

蒸汽作为一种特殊的气体介质,是重要的能源物质(载能工质),工业上有着广泛的利用。蒸汽用量计量是由蒸汽....
发表于 2021-07-08 16:56? 50次阅读
常用的蒸汽流量计有哪些

水厂常用的流量计仪表是什么

在水处理工艺中,流量计仪表应用广泛,不仅仅安装的输配水管线上,往往根据水厂自动化运行系统的要求,还会....
发表于 2021-07-07 09:54? 31次阅读
水厂常用的流量计仪表是什么

土壤碳通量自动测量系统的技术指标

土壤碳通量自动测量系统【霍尔德仪器HED-T80X】土壤呼吸,是指土壤中的植物根系、食碎屑动物、真菌....
发表于 2021-07-02 13:18? 27次阅读
土壤碳通量自动测量系统的技术指标

V锥流量计的原理及特点

V锥流量计测量原理同样是压差法?;≡砀巢钛沽髁考埔谎?,基于伯努利分布能力守恒,在恒定的流量下....
发表于 2021-07-02 09:55? 40次阅读
V锥流量计的原理及特点

孔板流量计节流装置的直管段要求

在LNG储罐潜液泵出口管道上安装一台孔板节流装置,再配上一台差压变送器,形成一套完整的差压流量计。根....
发表于 2021-07-01 14:28? 53次阅读
孔板流量计节流装置的直管段要求

液化天燃气LNG流量计的类型

根据流量计的工作原理,流量计可以分为容积式流量计、涡轮流量计、浮子流量计、旋涡流量计、节流流量计、电....
发表于 2021-07-01 11:04? 61次阅读
液化天燃气LNG流量计的类型

超声波多普勒流量计的工作原理

超声波多普勒流量计具有结构简单,非接触式测量,易于集成的特点,在工业生产、农业灌溉、水文环境监测等领....
发表于 2021-06-29 09:55? 66次阅读
超声波多普勒流量计的工作原理

火电厂热控仪表的常见故障

电磁流量计主要的原理就是通过导电流体经过外部设置的磁场来形成的电动势来进行电流的测量。电磁流量计最初....
发表于 2021-06-26 15:43? 56次阅读
火电厂热控仪表的常见故障

超声波流量计安装和使用注意事项

超声波以其可靠性高、准确度高的优点,在大流量气体的测量中占有重要地位。但要充分发挥其计量优势,在应用....
发表于 2021-06-26 08:50? 33次阅读
超声波流量计安装和使用注意事项

电磁流量计检定工作相关问题的对策

21世纪必将是以人才为主导的市场经济,石油勘探企业更是注意到这一点。电磁流量计检定工作直接影响油田的....
发表于 2021-06-25 09:45? 85次阅读
电磁流量计检定工作相关问题的对策

常用的气体流量计有哪些

气体流量测量是气体流体供需双方进行贸易结算的重要依据,也是企业生产经营中的关键技术和产能指标。准确的....
发表于 2021-06-24 09:30? 73次阅读
常用的气体流量计有哪些

电磁流量计的检定存在哪些问题

由于相关的技术部门缺乏法律意识,在检定的过程中,仍旧使用一些超过淘汰期限的检验器具,导致耗费的资源较....
发表于 2021-06-23 15:25? 45次阅读
电磁流量计的检定存在哪些问题

热量表在线校准装置的构成

热量表在线校准装置是由热水流量装置、标准流量计、和配对温度传感器测量装置构成的,其中热水流量装置是热....
发表于 2021-06-22 09:20? 51次阅读
热量表在线校准装置的构成

威力巴流量计的安装与调试

设备安装环节要与现场管道分布情况结合,选择位置实施处理。威力巴流量计在管道安装的阶段,测量介质以气体....
发表于 2021-06-21 09:28? 47次阅读
威力巴流量计的安装与调试

LWQ型气体涡轮流量计的工作原理

随着天然气在现代工业中的应用,气体计量技术得到快速发展。由于气体涡轮流量计的技术相对成熟,且具有测量....
发表于 2021-06-20 09:15? 41次阅读
LWQ型气体涡轮流量计的工作原理

威力巴流量计的工作原理及特点

在威力巴流量计设计阶段,采取子弹头形状,在初期设计中,流体以及探头等是分离后股地磅的,能保证流量系数....
发表于 2021-06-20 09:06? 73次阅读
威力巴流量计的工作原理及特点

涡街流量计的维护需要注意什么

涡街流量计并无可移动部件,这也让其应用时不会出现较多维护任务,提升了工作的效率。仪表应用的起始阶段,....
发表于 2021-06-18 09:02? 60次阅读
涡街流量计的维护需要注意什么

涡街流量计的工作原理

在速度式流量计中,不可缺少的一种就是涡街流量计。涡街流量计主要应用于工业管道介质流体的流量测量,测量....
发表于 2021-06-17 09:46? 100次阅读
涡街流量计的工作原理

涡街流量计安装注意事项

安装涡街流量计的质量水平,直接地影响到仪表正常运行,必须要按照标准的程序,科学合理地安装。一旦不能正....
发表于 2021-06-16 09:46? 50次阅读
涡街流量计安装注意事项

涡街流量计的温压补偿

式中:P0代表的标准状态中的绝对压力(Pa);P1代表的工况状态中的绝对压力(Pa);T0表示的是标....
发表于 2021-06-15 17:58? 149次阅读
涡街流量计的温压补偿

风机流量计选型注意事项

硫酸装置主要由焚硫转化、干吸、尾吸等几个工段组成。主风机是整个硫酸装置的动力中心,装置整体运行操作压....
发表于 2021-06-15 09:28? 43次阅读
风机流量计选型注意事项

阿牛巴流量计安装注意事项

阿牛巴流量计又称均速管流量计,是一种基于毕托管原理设计的多孔平均流速流量计,它产生一种与流量的平方成....
发表于 2021-06-15 09:06? 102次阅读
阿牛巴流量计安装注意事项

热式质量流量计的分类

热式质量流量计是基于热量在流体中的传递进行测量的,根据热力学原理的不同可以分为热分布式质量流量计和热....
发表于 2021-06-08 15:11? 88次阅读
热式质量流量计的分类

口罩呼吸阻力检测仪

口罩呼吸阻力测试仪用于测定口罩在规定条件下的吸气和呼气阻力。适用于口罩生产厂、国家劳动防护用品检验机....
发表于 2021-06-03 09:36? 51次阅读
口罩呼吸阻力检测仪

沼气流量计选型时需要注意什么

沼气是一种清洁、可再生能原。农村发展沼气很重要,不仅可以方便农民的生活,还可以改善生态环境。以沼气为....
发表于 2021-05-31 16:37? 64次阅读
沼气流量计选型时需要注意什么

临界流文丘里喷嘴气体流量计检定系统

滞止容器采用大、小罐体组合模式设计,中间采用阀门联通,当检测小管径仪表的小流量点时,系统将阀门关闭,....
发表于 2021-05-26 09:18? 57次阅读
临界流文丘里喷嘴气体流量计检定系统

热式质量流量计的应用及设计

热式质量流量计可以直接测量出被测气体的质量流量,可测流量范围比较大,广泛应用于化工和发电等领域。针对....
发表于 2021-05-24 09:57? 46次阅读
热式质量流量计的应用及设计

气体流量标准装置的特点及功能

随着社会工业、医疗领域的发展,气体流量计的应用越来越广泛,对气体流量计的检测需求也越来越迫切。流量较....
发表于 2021-05-24 09:50? 48次阅读
气体流量标准装置的特点及功能

关于蒸汽流量计量控制管理系统的介绍

蒸汽是在工业生产过程中被广泛使用的能源,在企业能耗中一般都占有较大的比重,也是能源计量重点监管对象。....
发表于 2021-05-21 09:11? 72次阅读
关于蒸汽流量计量控制管理系统的介绍

热式气体质量流量计在核电站的应用

但目前国内在建以及投运的核电站项目中,所采用的热式气体质量流量计均为进口产品,由国外厂商垄断供货。从....
发表于 2021-05-19 10:07? 52次阅读
热式气体质量流量计在核电站的应用

智能差压变送器测量流量和液位

在工业生产过程中,测量流量的仪表很多,但差压式流量计所占的比例最大,用的最为广泛,其结构简单、可靠,....
发表于 2021-05-18 10:55? 174次阅读
智能差压变送器测量流量和液位

浅谈天然气流量计的特点

艾丝特仪表研发生产主营产品:热式气体质量流量计、气体涡轮流量计、液体涡轮流量计、涡街流量计、旋进旋涡....
发表于 2021-05-17 11:01? 81次阅读
浅谈天然气流量计的特点

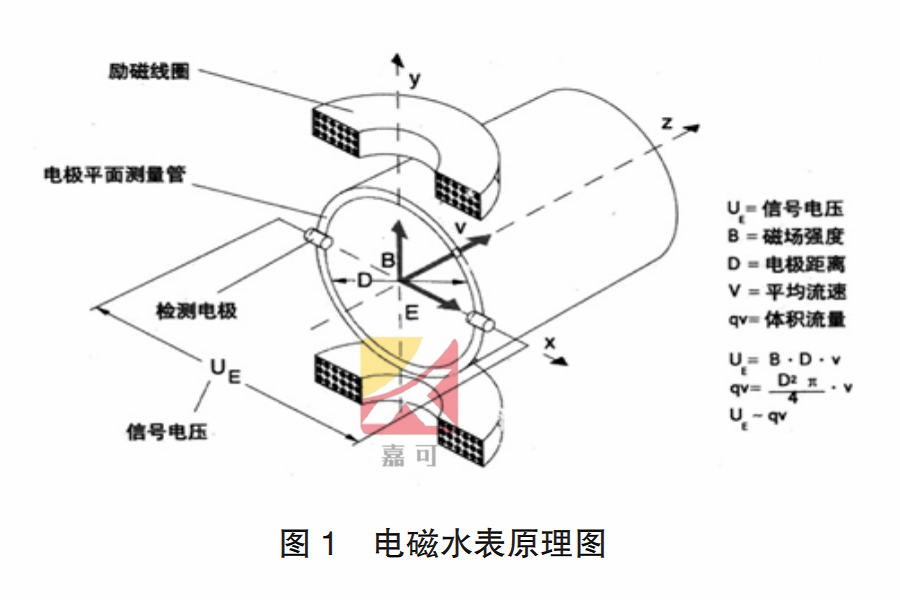

电磁水表的工作原理
