详谈嵌入式系统中的EEPROM和FRAM

2021年07月26日 18:03 ? 次阅读

对于所有基于微控制器的嵌入式系统而言,存储器都是其中的主要元件。例如开发人员需要足够的ram以存储所有易失性变量、创建缓冲区以及管理各种应用堆栈。RAM对于嵌入式系统相当重要,同样,开发人员也需要一定空间用于存储应用代码、非易失性数据和配置信息。

EEPROM往往是开发人员最先、最??悸怯糜谇度胧较低车拇娲⑵骷?。在嵌入式应用中,这类非易失性存储器通常用于存储系统配置参数。例如,连接至CAN总线网络的设备可能会将CAN ID存储于EEPROM。

EEPROM的以下特性使其成为嵌入式系统开发人员的理想之?。?/p>

?小封装尺寸

?相对实惠的价格

?100kbps至1000kbps的典型比特率范围

?标准化电气接口

?通常支持I2C和SPI接口

值得注意的是,某些MCU微控制器中也包含EEPROM。因此配置需求不能超过4KB,否则开发人员就需要使用外部存储器件,或使用微控制器的闪存来模拟EEPROM以扩展容量。

尽管EEPROM深受青睐,却也存在一些潜在缺陷:

?擦/写操作寿命通常为1,000,000次

?写周期约为500ns

?写入单个数据单元需要多条指令

?数据保存期为10年以上(近期的产品可达100年以上)

?易受辐射和高工作温度影响

EEPROM适合的应用众多,但对于汽车、医疗或航天系统等可靠性要求较高的应用,开发人员则希望使用FRAM等更可靠的存储器解决方案。

FRAM是“铁电随机存取存储器”的缩写,相较于EEPROM存储器,颇具优势:

?速度更快(写周期小于50ns)

?写操作寿命更长(高达1万亿次,EEPROM仅为100万次)

?功率较低(工作电压只需1.5V)

?辐射耐受性更强

FRAM的存储容量与EEPROM相当。例如,Cypress的FRAM系列容量范围从4Kb至4Mb。其中,FM25L16B-GTR容量为16Kb。该器件采用8引脚SOIC封装,工作频率可达20MHz。

针对高端产品,Cypress推出容量为4Mb,支持的接口速度高达40MHz的铁电RAM。这款FRAM存储器具有以下特性:

?151年数据保存期

?100万亿次读/写

?直接替代串行闪存和EEPROM

正如您所猜想,FRAM的价格比EEPROM昂贵,因此选择适合应用的存储器时,务必仔细权衡器件的各种工作环境因素。

fqj

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

2019年下半年 嵌入式系统设计师 上午试卷 综合知识 软考真题【含答案和答案解析】精选资料分享

1. 某系统的可靠性结构框图如下图所示。假设部件1、2、3的可靠度分别为0.90、0.80、0.80(部件2、3为冗余系统)。若要求...
发表于 2021-07-26 08:13? 0次阅读
2019年下半年 嵌入式系统设计师 上午试卷 综合知识 软考真题【含答案和答案解析】精选资料分享

2012年下半年 嵌入式系统设计师 上午试卷 综合知识 软考真题【含答案和答案解析】精选资料分享

1. 在CPU中,(1)不仅要保证指令的正确执行,还要能够处理异常事件。A. 运算器B. 控制器C. 寄存器组D. 内部总...
发表于 2021-07-26 07:29? 0次阅读
2012年下半年 嵌入式系统设计师 上午试卷 综合知识 软考真题【含答案和答案解析】精选资料分享

Quartus-II 软件的安装及简单实验(嵌入式系统应用开发)精选资料分享

Quartus-II 软件的安装及简单实验(嵌入式系统应用开发)一、Quartus II 13.1 安装1. 安装2. 注册一、Quartus ...
发表于 2021-07-26 07:23? 0次阅读
Quartus-II 软件的安装及简单实验(嵌入式系统应用开发)精选资料分享

嵌入式系统应用开发学习笔记(三)精选资料分享

一、安装Quartus II1. 下载安装文件解压rar,点击exe文件安装安装完成2.使用激活软件激活将激活软件放在安装目录中...
发表于 2021-07-26 07:11? 0次阅读
嵌入式系统应用开发学习笔记(三)精选资料分享

给大家分享一个非常简单的IO输入输出框架

在一个嵌入式系统中,可能存在许多输入或输出的IO口,输入有霍尔传感器、红外对管等,输出有LED、电源....
发表于 2021-07-23 10:45? 94次阅读
给大家分享一个非常简单的IO输入输出框架

熟悉嵌入式系统硬件的组成

基本要求1.具有嵌入式系统、微电子技术、数字媒体以及计算机网络的基础知识2.熟悉嵌入式微处理器的体系结构、功能特点...
发表于 2021-07-22 09:24? 0次阅读
熟悉嵌入式系统硬件的组成

国产嵌入式操作系统任重道远,未来着实可期!精选资料分享

国际政经环境日益复杂,国产芯片风起云涌,国产操作系统受到国内产业界、学术研究机构和政府部门高度重视。伴随人工智...
发表于 2021-07-21 08:45? 0次阅读
国产嵌入式操作系统任重道远,未来着实可期!精选资料分享

嵌入式系统概论

计算机三级嵌入式学习笔记(一)-- 嵌入式系统概论...
发表于 2021-07-20 06:54? 0次阅读
嵌入式系统概论

嵌入式系统基本概念概述

文章目录嵌入式系统概述基本概念嵌入式系统的发展发展历史发展趋势组成结构设备驱动层硬件抽象层HAL板级支持包BS...
发表于 2021-07-16 08:15? 0次阅读
嵌入式系统基本概念概述

如何学习嵌入式系统(硬件篇),含51单片机学习资料 精选资料推荐

学习嵌入式之前我们需要了解什么是嵌入式。(官方说法)嵌入式系统是一种专用的计算机系统,作为装置或设备的一部分。...
发表于 2021-07-15 09:15? 0次阅读
如何学习嵌入式系统(硬件篇),含51单片机学习资料 精选资料推荐

看门狗芯片工作原理

一、看门狗原理 在产品化的嵌入式系统中,为了使系统在异常情况下能自动复位,一般都需要引入看门狗。 看....
发表于 2021-07-14 16:22? 340次阅读
看门狗芯片工作原理

Python在实时嵌入式系统中有什么作用?

如何用Python语言去控制单片机? Python在实时嵌入式系统中有什么作用? ...
发表于 2021-07-14 06:33? 0次阅读
Python在实时嵌入式系统中有什么作用?

通过用简单的手和身体运动控制设备及克服传统手势的...

在商业和工业应用中,手势控制型 HMI 可以提高生产力。在食品加工厂等清洁设施中尤其如此,在这些设施....
发表于 2021-06-23 14:47? 266次阅读
通过用简单的手和身体运动控制设备及克服传统手势的...

MIKROE的新SiBRAIN MCU开发标准 ...

MikroElektronika 推出 SiBRAIN,即一种用于附加开发板的标准,以便于在配备 S....
发表于 2021-06-17 15:14? 495次阅读
MIKROE的新SiBRAIN MCU开发标准 ...

NVIDIA发布专为高要求客户打造的 Jetso...

Jetson AGX Xavier 工业级模组具备由安全集群引擎(SCE)进行监督的全新安全功能,因....
发表于 2021-06-16 10:19? 916次阅读
NVIDIA发布专为高要求客户打造的 Jetso...

Microchip嵌入式控制工程师在线培训课程“...

由开发Microchip产品和设计工具的创新专家授课,讲授如何在流行的各类嵌入式系统应用中更好地使用....
发表于 2021-05-24 10:33? 2372次阅读
Microchip嵌入式控制工程师在线培训课程“...

UART:了解通用异步接收器/发送器的硬件通信协...

通信协议在组织设备之间的通信时扮演着重要角色。它基于系统要求而以不同方式进行设计。此类协议具有特定的....
发表于 2021-05-14 14:32? 1231次阅读
UART:了解通用异步接收器/发送器的硬件通信协...

给大家分享使用RTOS的8个理由

嵌入式系统中,有很多方式实现任务调度。功能有限的小系统中,无限循环足够实现系统功能。
发表于 2021-05-08 17:16? 500次阅读
给大家分享使用RTOS的8个理由

基于TQ335XB嵌入式开发平台的血液分析仪

随着检验医学和嵌入式技术发展,嵌入式解决方案使自动化仪器得到了普及应用;血液分析仪是医院临床检验应用....
发表于 2021-05-07 09:08? 51次阅读
基于TQ335XB嵌入式开发平台的血液分析仪

浅析嵌入式系统中的特点与分类

嵌入式系统作为主流系统之一,在各大行业中都有其身影。为增进大家对嵌入式系统的认识,本文将对嵌入式系统....
发表于 2021-05-02 23:11? 322次阅读
浅析嵌入式系统中的特点与分类

泰克推出基于MSO64示波器一致性测试及分析调试...

前言:我是小泰。小泰一年可以测试上千台电子设备,但依旧有时间来一场说走就走的旅行。他是怎么做到的呢?
发表于 2021-05-01 09:26? 740次阅读
泰克推出基于MSO64示波器一致性测试及分析调试...

超高频R2000十六通道嵌入式读写器的功能特点

RFID超高频读写器十六端口读写器2899EVB-JYB是一款高性能基于IMPINJ R2000芯片....
发表于 2021-04-29 17:34? 146次阅读
超高频R2000十六通道嵌入式读写器的功能特点

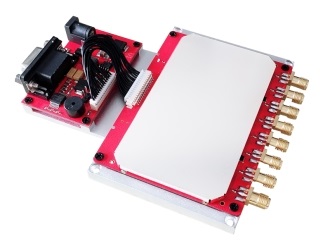

超高频8端口嵌入式读写器的接口参数介绍

产品概括: RFID超高频读写器八端口读写器2889EVB-JYB是一款高性能基于IMPINJ R2....
发表于 2021-04-29 17:32? 151次阅读
超高频8端口嵌入式读写器的接口参数介绍

超高频9880M嵌入式读写??榈募虻ソ樯?/a>

超高频9880M嵌入式读写??榈募虻ソ樯? /></a></div><div class=

浅谈ZYNQ芯片架构解析

基于 ZYNQ 实现复杂嵌入式系统非常便利,其应用领域也越来越广泛,本文来从对 ZYNQ 芯片架构的....
发表于 2021-04-28 10:18? 737次阅读
浅谈ZYNQ芯片架构解析

深度剖析关于SoPC的智能巡迹小车的设计

本设计以SoPC套件E-Play-1c12上配置的Cyclone系列FPGA芯片EP1C12Q240....
发表于 2021-04-28 10:16? 426次阅读
深度剖析关于SoPC的智能巡迹小车的设计

嵌入式系统的概念及其分层与专业分类的介绍

一、嵌入式系统的概念 着重理解”嵌入”的概念,主要从三个方面上来理解。 1、从硬件上,将基于CPU的....
发表于 2021-04-12 10:40? 136次阅读
嵌入式系统的概念及其分层与专业分类的介绍

物联网“定心丸”,外接式安全组件守护数据安全

采用外接式安全组件既可提高代码储存容量、降低成本,还可保证同等的安全性能,提供同等强度的防护,以抵御....
发表于 2021-04-09 10:41? 838次阅读
物联网“定心丸”,外接式安全组件守护数据安全

全球电子产业链如何抢滩中国新一轮成长热潮?

为满足新形势下产业发展的交流与合作需求,2021年9月1-3日,ELEXCON电子展暨嵌入式系统展将....
发表于 2021-04-07 13:57? 747次阅读
全球电子产业链如何抢滩中国新一轮成长热潮?

基于S3C44B0X和μC/OS-Ⅱ智能家居嵌入...

家居智能控制系统是家庭内外信息交换和家电控制的平台。
发表于 2021-04-05 10:49? 374次阅读
基于S3C44B0X和μC/OS-Ⅱ智能家居嵌入...

如何学好嵌入式系统开发,有哪些方法

如何学好嵌入式系统开发 一、嵌入式系统的概念 着重理解”嵌入”的概念 主要从三个方面上来理解。 1、....
发表于 2021-03-29 14:09? 74次阅读
如何学好嵌入式系统开发,有哪些方法

以uClinux为背景,介绍中断驱动的I/O设备...

引 言在32位微处理器逐渐成为嵌入式系统主流的同时,嵌入式应用也变得越来越复杂。许多嵌入式系统都不得....
发表于 2021-03-25 10:27? 473次阅读
以uClinux为背景,介绍中断驱动的I/O设备...

浅论嵌入式系统在机器人视觉中的应用(下)

一块核心母板,配备CPU、16MB的NOR Flash、64MB的NAND Flash、32MB的S....
发表于 2021-03-23 16:23? 565次阅读
浅论嵌入式系统在机器人视觉中的应用(下)

浅谈AI将如何改变制造业和工业物联网?

根据Business Insider的数据显示,制造业即将迎来物联网(IoT)和人工智能(AI)应用....
发表于 2021-03-23 15:44? 678次阅读
浅谈AI将如何改变制造业和工业物联网?

康佳特利用AMD Ryzen? Embedded...

康佳特推出基于AMD Ryzen? Embedded V2000处理器的全新COM Express ....
发表于 2021-03-16 14:15? 2128次阅读
康佳特利用AMD Ryzen? Embedded...

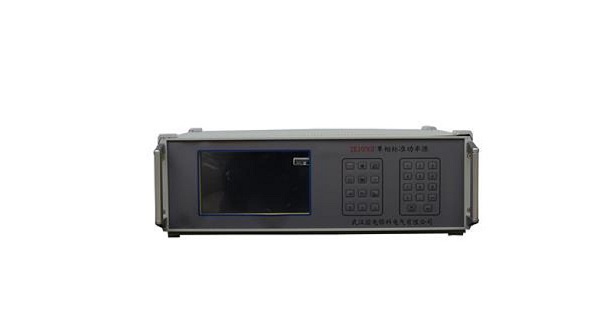

单相标准功率源相关功能的简单介绍

TK1030E 单相标准功率源、单相程控测试电源(精密型),标准功率源是一种标准测试仪,单相标准功率....
发表于 2021-03-05 15:46? 162次阅读
单相标准功率源相关功能的简单介绍

7个技巧提高嵌入式系统的可靠性

不过有相当完备的linker或IDE技巧可以用来帮助识别这样的事件并从中恢复系统。技巧就是使用FIL....
发表于 2021-02-26 16:11? 723次阅读
7个技巧提高嵌入式系统的可靠性

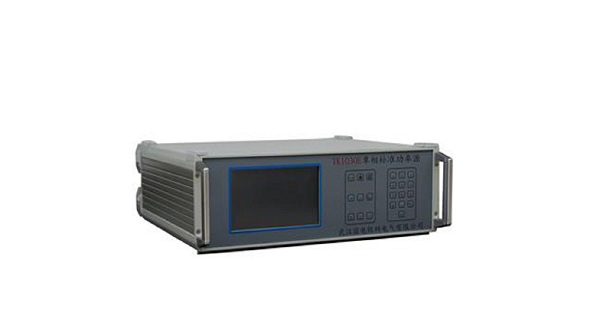

TK1030F 单相电能表检定装置的介绍
